Ремни приводные узкого сечения

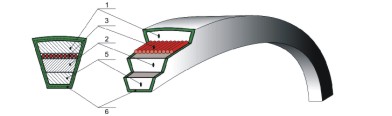

1. Слой растяжения (резиновый слой), 2. Эластичный слой (резина), 3. Несущий слой (кордшнур), 5. Слой сжатия (резина),
6. Обертка
Ремни узкопрофильные предназначены для клиноремневых передач зернокомбайнов и других сельскохозяйственных машин при температуре окружающего
воздуха от -30°С до +60°С.
Технологически усовершенствованные ремни с V-образным профилем и с повышенной поперечной гибкостью специально разработаны
для привода узлов двигателей. Главное достоинство этих ремней - повышенная гибкость не в ущерб прочности, обеспечиваемая
высокопрочным полиэстеровым кордом.
Размеры узкопрофильных ремней
| обозначение | Ширина большего основания, мм | высота | угол |
| УБ (SPB) | 16,3 | 13 | 40 |
| УВ (SPC) | 22 | 18 | 40 |
| УА(SPА) | 12,7 | 10 | 40 |
| УО(SPZ) | 9,7 | 8 | 40 |
Ассортимент узкопрофильных ремней:
| УБ(SРВ)1800 | УБ(SРВ)3750 | УВ(SРС)2240 | УВ(SРС)5000 |
| УБ(SРВ)2240 | УБ(SРВ)4250 | УВ(SРС)2650 | УВ(SРС) 5600 |
| УБ(SРВ)2500 | УБ(SРВ)5300 | УВ(SРС)2800 | УВ(SРС)6000 |
| УБ(SРВ)2650 | УБ(SРВ)5500 | УВ(SРС)3000 | УВ(SРС)6000 |
| УБ(SРВ)2800 | УБ(SРВ)5600 | УВ(SРС)3150 | УВ(SРС)6700 |
Пример условного обозначения ремней узкопрофильных: Ремень УБ(SPB)-1800, где УБ(SPB) - профиль ремня, 1800 - длина ремня.
|
|
