Цепи приводные двухрядные

Цепи приводные двухрядные применяются в технике в приводах машин для передачи движения с ведущего вала на один или несколько ведомых валов. Основными геометрическими характеристиками цепей приводных двухрядных является шаг. Для получения компактных передач и механизмов шаги цепей приводных и грузовых принимают минимальными от 4 - 300 мм. Тяговые цепи, например, имеют большую длину, поэтому такие цепи изготавливаются с шагом до 1400 мм – это позволяет существенно снизить их массу и стоимость.

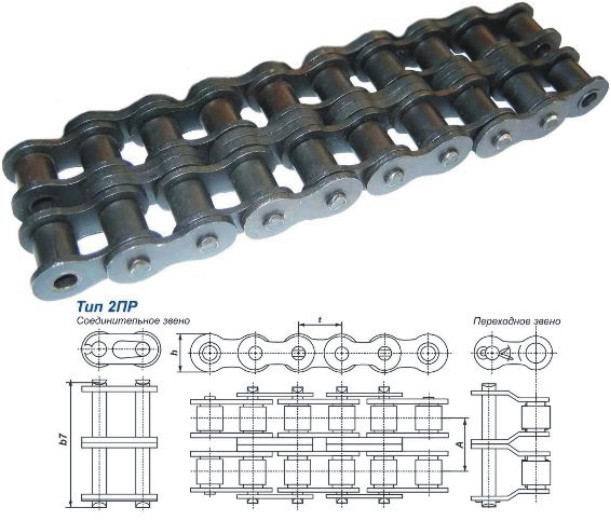

ГОСТ 13568-97	ИСО 606	t	b3	d1	d3	А	h	b7	Z	M
2ПР-12,7-31,8	08-2	12,7	7,75	4,45	8,51	13,92	11,8	35	31,8	1,4
2ПР-15,875-45,4	10В-2	15,875	9,65	5,08	10,16	16,59	14,8	41	45,4	1,9
2ПР-19,05-75 (по ТУ)	19,05	12,7	5,96	11,91	25,5	18,08	53,4	64	2,9
2ПР-25,4-114	16А-2	25,4	15,88	7,92	15,88	29,29	24,2	68	114	5
2ПР-31,75-177	20А-2	31,75	19,05	9,53	19,05	35,76	30,2	82	177	7,3
2ПР-38,1-254	24А-2	38,1	25,4	11,1	22,23	45,44	36,2	104	254	11
2ПР-44,45-344	28А-2	44,45	25,4	12,7	25,4	48,87	42,24	110	344,8	14,4
2ПР-50,8-453,6	32А-2	50,8	31,75	14,27	28,58	58,55	48,3	130	453,6	19,1
