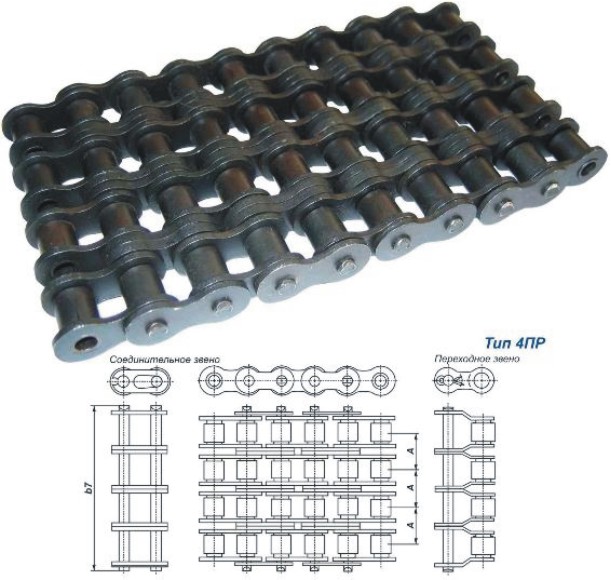

Цепи приводные четырехрядные

Цепи приводные четырехрядные применяются в технике в приводах машин для передачи движения с ведущего вала на один или несколько ведомых валов. Основными геометрическими характеристиками цепей приводных четырехрядных является шаг. Для получения компактных передач и механизмов шаги цепей приводных и грузовых принимают минимальными от 4 - 300 мм. Тяговые цепи, например, имеют большую длину, поэтому такие цепи изготавливаются с шагом до 1400 мм – это позволяет существенно снизить их массу и стоимость.

ГОСТ 13568-97	ИСО 606	t	b3	d1	d3	А	h	b7	Z	M
4ПР-19,05-15500 (по ТУ)		19,05	12,7	5,94	11,91	25,5	17	104,8	155	7,7
4ПР-19,05-128	12А-4	19,05	12,7	5,94	11,91	22,78	18,08	17,75	128	5,75
4ПР-25,4-228	16А-4	25,4	15,88	7,92	15,88	29,29	24,2	22	228	10,9
4ПР-31,75-355	20А-4	31,75	19,05	9,53	19,05	35,76	30,2	24	355	14,7
4ПР-38,1-508	24А-4	38,1	25,4	11,1	22,23	45,44	36,2	30	508	22
4ПР-50,8-900	32А-4	50,8	31,75	14,27	28,58	58,55	48,3	38	900	38
