Манжеты гидравлические
Манжеты гидравлические ГОСТ 14896-84 предназначены для уплотнения зазора между цилиндрами и поршнем (плунжером и штоком)в
гидравлических устройствах работающих в условиях возвратно поступательного движения со скоростью относительного
перемещения не более 0,5 м/с при давлении от 0,1 до 50 Мпа, температуре от -60°С до +200°С, ходе до 10 м и частоте
срабатывания до 0,5 Гц.
Манжеты гидравлические в зависимости от конструкции и значения действующего давления изготавливают трех типов:
Тип 1 - для давлений 0,1 - 50 МПа (1,0 - 500 кгс/см2);
Тип 2 - для давлений 0,25 - 32 МПа (2,5 - 320 кгс/см2);
Тип 3 - для давлений 1,0 - 50 МПа (1,0 - 500 кгс/см2).
Взамен манжет гидравлических типа 2 допускается применять манжеты гидравлические типа 3, являющиеся взаимозаменяемыми с манжетами
типа 2. Манжеты типа 2 по ГОСТ 14896-84 сегодня не изготавливают. Такие манжеты заменяются манжетами по ГОСТ 6969-54.
Мы предлагаем со склада в г.Харькове и под заказ манжеты следующих производителей: ООО "Интер-РТИ" (Белая Церковь, Украина),
Simrit / Симрит (Германия), ОАО "УЗЭМИК" (Уфа, Россия), Suptex / Суптекс (Турция), ОАО "Беларусьрезинотехника" (Бобруйск,
Беларусь). Подробную информацию об этих и других производителях Вы сможете прочитать на
странице "производители".
Серийно изготавлиемые манжеты гидравлические по ГОСТ 14896-84
| 1-12*4 |
34*24*5 |
54*40 |
3-80*60 |
3-126*105 |
1-265*245 |
| 3-12*6 |
1-35*25 |
3-55*35 |
1-80*65 |
3-130*100 |
1-270*250 |
| 1-13*5 |
36*25*8 |
1-55*40 |
3-83*63 |
3-130*105 |
3-280*240 |
| 1-14*6 |
1-38*28 |
1-55*45 |
3-85*60 |
1-130*90 |
1-280*260 |
| 3-14*8 |
3-40*20 |
3-56*36 |
3-85*65 |
1-130*110 |
1-300*280 |
| 15*10*3 |
1-40*28 |
3-58*40 |
1-85*70 |
3-140*110 |
3-320*280 |
| 1-16*8 |
3-40*28 |
1-60*40 |
3-90*60 |
1-140*120 |
1 -320*300 |
| 1-18*10 |
1 -40*30 |
3-60*40 |
3-90*65 |
3-142*120 |
3-340*310 |
| 3-18*10 |
1-40*32 |
1-60*50 |
1-90*70 |
1-145*125 |
1-340*320 |
| 3-18*12 |
1 -42*22 |
3-62*42 |
3-90*70 |
3-150*120 |
3-347*310 |
| 3-20*8 |
3-42*22 |
3-63*43 |
1-90*75 |
150*130 |
3-350*310 |
| 1-20*12 |
42*25 |
1-63*48 |
3-95*70 |
3-155*125 |
3-350*320 |
| 3-20*12 |
1-42*32 |
3-63*48 |
3-100*75 |
3-160*110 |
3-355*320 |
| 22*13*5 |
1-45*25 |
3-65*45 |
1-100*80 |
3-160*130 |
3-360*320 |
| 1-22*14 |
3-45*25 |
3-65*55 |
3-100*80 |
1-160*140 |
1-360*335 |
| 3-22*14 |
3-45*30 |
1-70*50 |
1-100*85 |
3-180*150 |
1-360*340 |
| 1-25*13 |
1-45*35 |
3-70*50 |
3-100*85 |
1-180*160 |
3-380*335 |
| 1-25*15 |
1-46*36 |
1-70*55 |
3-105*80 |
190*160 |
3-380*340 |
| 3-25*13 |
3-46*36 |
3-70*55 |
3-110*85 |
3-200*170 |
3-400*360 |
| 25*18*6 |
47*32*9 |
1-71*56 |
1-110*90 |
1-200*180 |
1-400*375 |
| 1-26*16 |
3-48*28 |
3-75*50 |
3-115*80 |
1-205*185 |
3-415*335 |
| 1-27*18 |
3-48*36 |
3-75*55 |
3-115*85 |
3-210*180 |
1-425*400 |
| 3-28*16 |
48*42*9 |
1-75*60 |
1-120*90 |
3-220*190 |
1-430*400 |
| 1-28*18 |
3-50*30 |
75*60*9 |
3-120*90 |
1-220*200 |
1-450*425 |
| 3-30*18 |
1-50*35 |
3-76*56 |
1-120*100 |
3-230*220 |
460*420 |
| 1-30*20 |
50*36*9 |
1-78*63 |
1-125*95 |
3-240*200 |
1-475*450 |
| 1-30*22 |
1-50*40 |
3-80*50 |
3-125*95 |
1-240*220 |
1-500*475 |
| 3-32*16 |
50*42*7 |
3-80*55 |
3-125*100 |
3-250*210 |
1-505*480 |
| 3-32*20 |
1-52*30 |
3-80*58 |
1-125*105 |
1-250*230 |
1-525*500 |
| 1-32*22 |
3-52*32 |
1-80*60 |
1-125*110 |
3-255*205 |
3-530*500 |

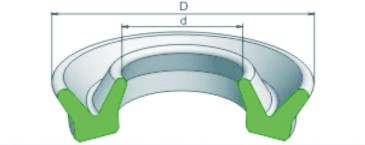

Условное обозначение манжеты гидравлической: Манжета 1-20х12-1 ГОСТ 14896-84, где 1 - тип манжеты, 20 (мм) - диаметр цилиндра
(наружный), 12 (мм) - диаметр штока (внутренний).
|
|
