Манжеты воротниковые

Манжеты воротниковые предназначены для уплотнения зазора между цилиндром и поршнем в гидравлических устройствах, работающих в условиях возвратно-поступательного движения со скоростью относительного перемещения не более 0,5 м/с, при давлении от 0,25 до 32 МПа, температуре от -30⁰С до +50⁰С, в среде масел.

Серийно изготавливаемые манжеты гидравлические воротниковые по ГОСТ 6969-54

5*12	16*24	32*52	55*80	95*125	200*240
6*14	16*28	35*55	58*84	100*125	180*220
8*14	16*32	38*58	60*78	100*130	190*220
8*16	18*30	40*58	60*80	105*135	200*230
5*12	19*35	40*60	60*85	110*140	200*240
6*14	20*32	42*52	60*90	115*135	210*240
8*14	20*35	38*58	65*80	115*145	210*250
8*16	20*36	40*58	65*85	120*150	220*260
10*18	20*40	40*60	65*90	110*140	240*280
10*19	22*38	42*52	70*90	115*135	240*280
10*22	22*42	42*62	70*100	115*145	250*290
10*25	24*40	45*65	75*95	120*150	260*300
12*16	25*40	45*75	75*100	125*155	280*320
12*20	22*38	48*68	75*105	130*160	300*340
12*24	22*42	50*70	80*100	140*170	320*360
13*22	24*40	50*75	75*95	150*180	340*380
13*25	25*40	50*80	75*100	160*190	400*440
14*22	25*45	52*72	75*105	170*200	300*340
14*30	25*50	55*75	80*100	175*205	320*360
16*24	25*55	55*80	80*105	180*210	340*380
13*25	28*40	58*84	80*110	180*220	400*440
14*22	28*48	60*78	85*110	190*220
14*30	30*50	55*75	90*120	200*230

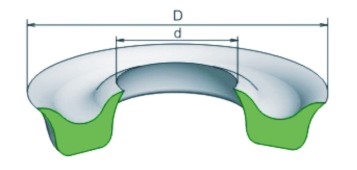

Условное обозначение манжеты воротниковой: Манжета 40х60 ГОСТ 6969-54, где: 40 - внутренний диаметр манжеты (мм), 60 - наружный диаметр манжеты (мм).
