Рукава напорные с текстильным каркасом ГОСТ 18698-79
Рукава резиновые напорные с текстильным каркасом ГОСТ 18698-79 применяются в качестве гибких трубопроводов для подачи
под давлением жидкостей, насыщенного пара, газов и сыпучих

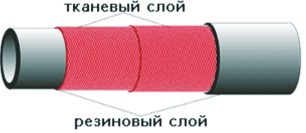

материалов. Рукава состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного
резинового слоя. Рукава работоспособны в районах умеренного климата, а также в районах с холодным климатом при температуре
до -50°С.
Рукава изготавливаются следующих классов:
|
| Класс |
Рабочая среда |
Температура
°C |
Внутренний диаметр
(мм.) |
Давление
(атм.) |
| Б(I) |
Бензин. |
от -30°С до +25°С |
10; 12; 16; 18; 20; 25; 31,5; 32; 38; 40; 50; 63; 65; 75; 100; 125; 150; 200 |
2,5; 6,3; 10; 16; 20 |
| Керосины |
от -35°С до +70°С |
| Минеральные масла на нефтяной основе |
от -30°С до +25°С |
| В(II) |
Вода техническая (без присадок) и слабые растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты) |
до +50°С |
10; 12; 16; 18; 20; 25; 31,5; 32; 38; 40; 50; 63; 65; 75; 80; 100; 125; 150; 200 |
2,5; 6,3; 10; 16; 20 |
| ВГ(III) |
Вода горячая |
до +100°С |
16;18;20;25; 31 ,5; 32; 38; 40; 50; 63; 65; 75 |
6,3; 10 |
| Г(IV) |
Воздух, углекислый газ, и другие инертные газы |
от -35°С до +50°С |
10;12;16;18;20;25;40; 31 ,5; 32; 38; 40; 50; 63; 65 |
6,3;10 |
| П(VII) |
Пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода) |
до +50°С |
16; 18; 20; 25; 32; 38; 50; 65; 75; 100; 125; 150; 200 |
6,3; 10 |
| Ш(VIII) |
Абразивные материалы (песок от пескоструйных аппаратов) |
от -35°с до +50°С |
16; 18; 20; 25; 31 ,5; 32; 38; 50; 65; 75; 100 |
6,3; 10; 16; 20 |
| Слабощелочные и слабокислотные водные растворы для штукатурных работ |
до +50°С |
ПАР-1 (x)
ПАР-2 (x) |
Насыщенный пар |
до +143°С до +175°С |
16; 18; 25; 32; 38; 50 |
3; 5 |
| Насыщенный пар |
12; 16; 18; 25; 32; 38; 50; 63 5 75 |
8 |
|
|
Условное обозначение рукавов напорных с текстильным каркасом: Рукав Б(I)-10-20 ГОСТ 18698-79, где: Б(I)—класс
рукава бензостойкий;10—давление рабочее (КГС/см2);20—внутренний диаметр рукава (мм)
|
|
