Рукава дюритовые

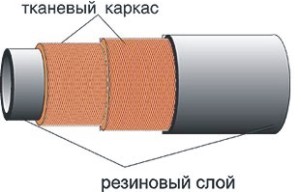

Рукава и муфты прокладочной конструкции (дюритовые) ТУ 005 6016-87 предназначены в качестве гибких соединительных трубопроводов для гидравлических, воздушных, топливных, масляных и других систем в специальной технике. Рукава работоспособны при температуре от -55°C до +100°C. Рабочее давление от 3 до 13 кг/см² в зависимости от диаметра рукава. Длина рукава от 0,5 до 20 м.

Шифр	Диам (мм)	Давп., кгс/см²
40У	4	13
40У	6	13
40У	8	7
40У	8	13
40У	10	7
40У	10	13
40У	12	7
40У	12	13
40У	14	7
40У	14	13
40У	16	7
40У	16	13
40У	18	5
40У	18	7
40У	18	13
40У	20	5

Шифр	Диам. (мм)	Давп., кгс/см²
40У	20	7
40У	20	13
40У	22	5
40У	22	13
40У	25	5
40У	25	7
40У	25	13
40У	27	5
40У	27	7
40У	30	5
40У	30	7
40У	30	13
40У	32	3
40У	32	5
40У	32	7
40У	32	13

Шифр	Диам. (мм)	Давл., кгс/см²
40У	38	3
40У	38	7
40У	38	13
40У	40	7
40У	40	13
40У	42	3
40У	42	7
40У	42	1
40У	44	3
40У	44	7
40У	44	13
40У	48	7
40У	38	3
40У	38	7
40У	38	13
40У	40	7

Шифр	Диам. (мм)	Давл., кгс/см²
40У	50	3
40У	50	5
40У	50	7
40У	50	13
40У	54	3
40У	54	7
40У	54	13
40У	58	3
40У	58	5
40У	58	7
40У	60	3
40У	60	7
40У	63	5
40У	65	3
40У	68	3
40У	70	3

Шифр	Диам. (мм)	Давл., кгс/см²
40У	70	5
40У	70	7
40У	75	3
40У	76	7
40У	90	1
40У	90	3

Условное обозначение рукавов дюритовых: Рукав 40У8-13 ТУ 005 6016-87, где 40У — шифр рукава; 8 — внутренний диаметр, мм; 13 — рабочее давление рукава, кгс/см²
