Рукава резиновые напорные с нитяным усилием

Рукава резиновые напорные с нитяным усилием, неармированные ГОСТ 10362-76 применяются в качестве гибких трубопроводов для подачи под давлением воздуха, инертных газов и жидкостей.

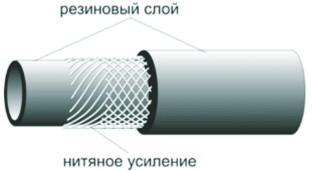

Рукав состоит из внутреннего резинового слоя, нитяного каркаса (усилия) с одним или несколькими промежуточными слоями (или без них) из резины или клеевой пасты и наружного резинового слоя или без него.

Рукава работоспособны в районах с умеренным климатом при температуре от -50° до +90°C, в районах с холодным климатом при температуре от -60°C до +90°C.

Рукава применяются в следующих рабочих средах:

Рабочая среда	Температура рабочей среды, °С
Бензины авиационные ГОСТ 1012 и автомобильные гост 2081	от -50°С до +70°С
Масла на нефтяной основе	до +100°С
Топлива реактивные ГОСТ 10227 и дизельные ГОСТ 305	от -50°С до +70°С
Смазки жидкостные, смазки солидол жировой гост 1033	от -50°С до +100°С
Воздух, газы нейтральные (инертные)	от -50°С до +60°С
Вода	до +120°С
Жидкость охлаждающая низкозамерзающая ГОСТ 28084	от -60°С до +120°С
Слабые растворы неорганических кислот, щелочей (до 20% концентрации), кроме азотной кислоты	от -50°С до +50°С

Условное обозначение рукавов резиновых напорных с нитяным усилием: Рукав 20x30-1,0 ГОСТ 10362-76, где: 20 — внутренний диаметр (мм); 30 — наружный диаметр (мм); 1,0 — давление рабочее рукава (МПа).

Изготавливаемые размеры рукавов

внутренний диаметр (мм)	наружный диаметр (мм)	давление (мпа)
3,8	9,0	0,49
5	10,0	0,5
6	14,0	1,6
	13,5	2,9
	13,5	3,0
8	15,0	1,0
	15,5	1,5
	16,0	1,0
	19,0	1,0
10	17,5	1.47
	17,5	1.0
	18,5	1.6
	20,0	0.98
	21,0	1.0
12	20,0	1,6
14	22,0	0,7
14	23,0	1,6
16	24,0	0,63
	25,0	1,6
	26,0	1,3
		2,5
		4,0
	27,5	6,3
18	26,0	0,63
	26,0	0,5
	27,0	1,6
	27,5	4,0
	28,0	1,3
20	29,0	1,6
20	29,5	4,0

внутренний диаметр (мм)	наружный диаметр (мм)	давление (мпа)
22	30,0	0,5
	30,5	0,63
	32,0	1,47
25	33,0	0,5
	34,0	2,5
	34,0	1
	35,0	1,6
	36,0	2,5
	36,0	4
27	36,0	0,5
32	41,5	0,63
	43,0	1,6
	43,5	2,5
	45,5	4
38	47,5	0,63
	48,5	1
	49,0	1,6
	52,0	4
50	60,0	0,3
	61,5	0,63
	64,0	1
	61,5	1,6
56	69,0	1
65	77,5	0,3
68	78,0	0,1
70	82,5	0,3
70	86,0	1
76	87,5	0,3
76	91,0	1
90	104,0	0,3
100	113,0	1
100	117,5	1,5
