Игольчатые роликоподшипники

Игольчатые роликоподшипники - это роликоподшипники с цилиндрическими роликами малого диаметра, которые при этом имеют значительную длину по отношению к их диаметру. Такие ролики называют игольчатыми роликами. Несмотря на малое поперечное сечение, эти подшипники имеют высокие показатели грузоподъемности и за счет этого очень подходят для систем подшипников, имеющих ограниченное место в радиальном направлении.

Игольчатые ролики имеют на концах скругленный профиль. Возникающий в результате этого модифицированный линейный контакт между игольчатыми роликами и дорожками уменьшает кромочные напряжения, порождающие повреждения подшипников.

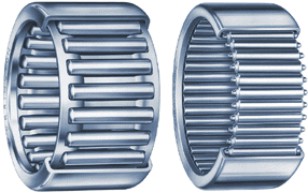

Производятся различные виды игольчатых роликоподшипников, например: игольчатые роликоподшипники со штампованным наружным кольцом, игольчатые роликоподшипники со штампованным наружным кольцом и уплотнением, игольчатые роликоподшипники без внутреннего кольца, игольчатые роликоподшипники с внутренним кольцом, игольчатые роликоподшипники без внутреннего кольца, с уплотнением, игольчатые роликоподшипники с внутренним кольцом, с уплотнением, игольчатые роликоподшипники со штампованным наружным кольцом и открытыми торцами, игольчатые роликоподшипники со штампованным наружным кольцом и закрытыми торцами, сепараторы с игольчатыми роликами, самоустанавливающиеся игольчатые роликоподшипники, комбинированные игольчатые роликовые и шариковые подшипники, комбинированные игольчатые роликовые и упорные шариковые подшипники и т.д

Перекос

Модифицированный линейный контакт между дорожками качения и игольчатыми роликами не только уменьшает кромочные напряжения, но и позволяет воспринимать очень малые перекосы вала относительно корпуса.

Допуски

Для игольчатых роликоподшипников со штампованным наружным кольцом, невозможно проверить точность размеров, так как тонкомтенное штампованное наружное кольцо может иметь оперделенную некруглость по производственным причинам. Только после запрессовывания в отверстие корпуса, осуществленное с предписанными допусками, наружное кольцо принимает свою правильною форму, которая и определяет харакреристики подшипника.

Парный монтаж

Если два игольчатых роликоподшипника со штампованными наружными кольцами должны быть смонтированы рядом и должно быть достигнуто равномерное распределение нагрузки между ними, то отклонение от действительного диаметра окружности, огибающей игольчатые ролики, должно быть у них одинаковым.

Сепараторы

Данные подшипники как правило поставляютя с сепаратором из стали или листовой стали, иногда из полиамида армированного стекловолокном.
